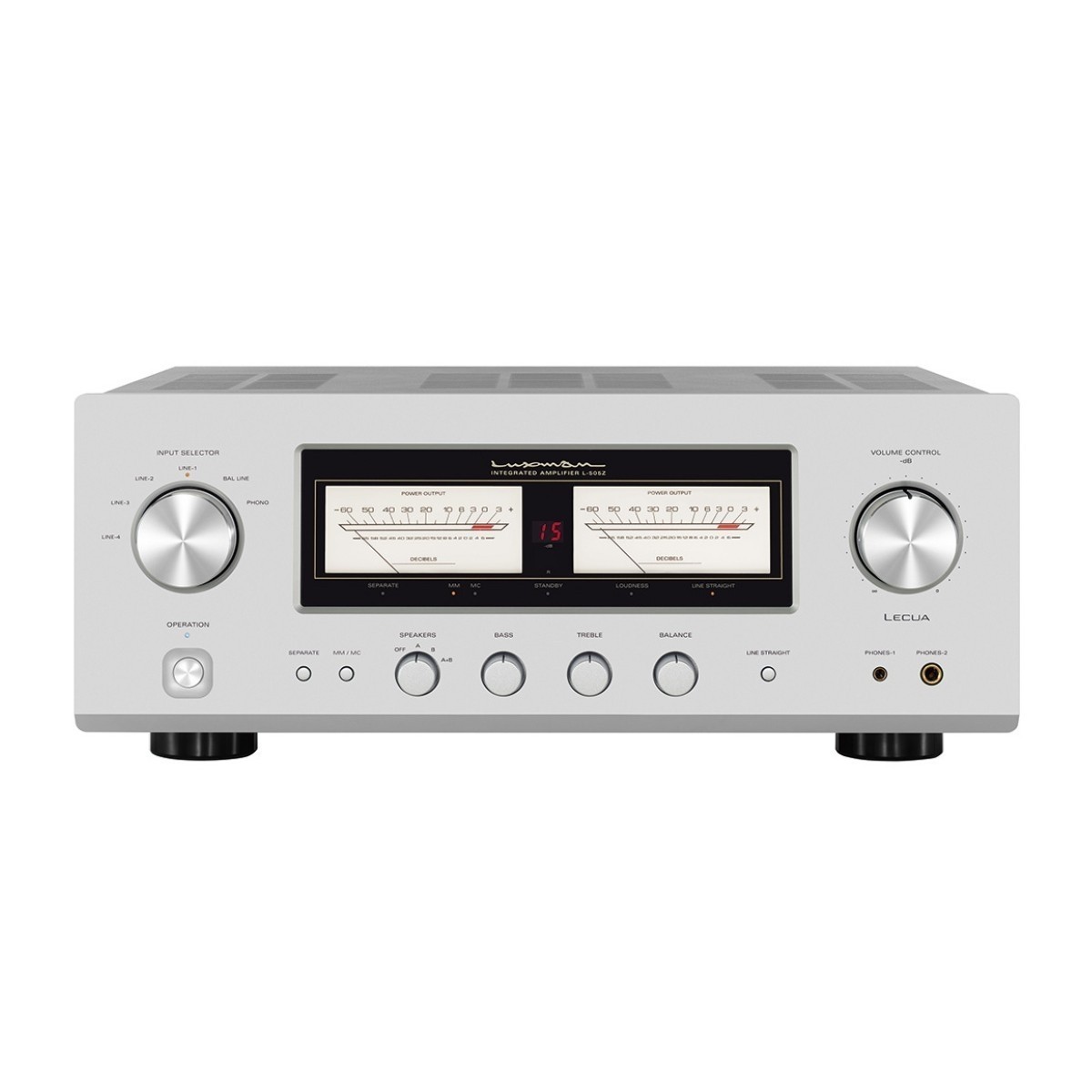

Luxman L-505Z Entegre Amplifikatör

LUXMAN’ın en tanınmış hi-fi modellerinden biri olan ve birçok ses tutkununu büyülemeye devam eden L-505 amplifikatörümüzün onuruna tasarlanan L-505Z, markamızın çağdaş tasarımlarının merkezinde yer alan yeni geliştirilen "LIFES" amplifikatör geri bildirim motoru ile donatılmıştır. L-505Z, üst düzey modellerimizden miras aldığı yüksek ses kalitesi ve tasarım bilgisi ile çok işlevli bir entegre amplifikatör olarak daha da fazlasını başarmıştır. Standardı yeniden tanımlayan ve şimdi yeni bir çağa adım atan L-505Z, sizi heyecan verici yüksek kaliteli ses dünyasına davet ediyor.

L-505Z, L-509Z ve L-507Z gibi, bir sonraki nesil amplifikatör tasarımlarımızın ayrılmaz bir parçası olan “LIFES” yüksek kaliteli amplifikasyon geri bildirim motoru ile donatılmıştır. LIFES, müzikal giriş sinyalini ana amplifikatöre geri beslemeden mükemmel statik özellikler sağlayan devrim niteliğindeki ODNF geri bildirim devremizin teknik konseptine dayanmaktadır. Bu yaklaşım, geri besleme sistemine benzemeyen daha doğal bir ses kalitesi sunmaktadır. Devre, birden fazla simülasyonla sıfırdan yeniden tasarlanmıştır. Özenle seçilmiş bileşenlerin bir araya getirilmesi ve tekrar edilen dinleme testleri sayesinde, LUXMAN’ın yeni nesil bileşenleri için gerçekten değerli olan üstün performans ve ses kalitesine ulaşılmıştır.

LIFES Versiyon 1.0’da, tüm devre yeniden yapılandırılmış ve basitleştirilmiştir, böylece performans artırılmış ve paralel elemanların sayısı azaltılarak amplifikasyon sırasında oluşan distorsiyon yarıya indirilmiştir. Çıkış aşamasında bipolar transistör elemanları ile paralel push-pull bir yapı kullanılmış, bu da 100W+100W (8Ω) ve 150W+150W (4Ω) gibi bol miktarda Class AB gücü sağlamıştır.


Entegre bir amplifikatörün ses kontrol bölümü, hem işlevselliği hem de performansı açısından kritik öneme sahiptir ve özel sinyal işleme gerektirir. L-505Z, LUXMAN’ın yüksek berraklığa sahip orijinal LECUA* elektronik kontrollü attenuatörü ile donatılmıştır. Bu sistem, katı hal (IC) devre konfigürasyonu benimsenerek önemli ölçüde küçültülmüştür. LECUA, ses kalitesindeki değişimleri en aza indiren ve 88 adım boyunca pürüzsüz ve ayrıntılı ses seviyesi ayarını mümkün kılan ideal bir seviye kontrol sistemidir. LR balans ayarı da LECUA’nın ses seviyesi kaydırma işlevine dayanır. Çok işlevli olmasına rağmen, LECUA, ses kontrol aralığının tamamında ses kalitesindeki bozulmayı en aza indirmeyi başarır.

Uzaktan kumandadan yapılan işlemlerle bağlantılı olarak sezgisel bir kullanım kolaylığı sunar. Geleneksel döner ses düğmesi, ses tutkunlarının keyif alacağı ağırlıklı, dokunsal bir yanıt ve operasyon hissi sunarak kullanım kolaylığını zevkli bir işlevsellikle birleştirir.

"Power amp driver" kavramı, bir preamplifikatör bölümünün tasarımında temel bir unsurdur ve enerji açısından zengin bir sinyal çıktısı, ideal çalışma durumudur. L-505Z, hassas müzik sinyallerinin bütünlüğünü korurken güç amplifikatör aşamasının sürüş enerjisini ve performansını önemli ölçüde artıran ayrık tampon devresi ve yüksek akım sağlama kapasitesiyle donatılmıştır. Giriş seçici anahtar, mükemmel ayrım ve düşük çapraz konuşma özelliklerine sahip bir anahtarlama IC'sini kontrol eder. En son Generation Z serimizin bir parçası olan L-505Z, sınıfını aşan dramatik bir müzikal gelişim elde etmiştir. Ayrıca, vinil plakların yeniden popülerleşmesine yanıt olarak, diğer üst düzey bileşenlerimize benzer şekilde üstün analog oynatma sunmak için paralelize edilmiş birinci aşamalı, yüksek kaliteli MM/MC uyumlu bir fono EQ amplifikatör devresi sağlanmıştır.

Bir amplifikatörün güç kaynağı, sistemin atan kalbidir ve ani akım sağlama ve kararlı çıkış voltajları sunma görevini yerine getirmelidir. L-505Z, LUXMAN’ın geleneksel ve son derece kararlı 540VA büyük kapasiteli EI tipi güç transformatörü ile donatılmıştır. Bu transformatör, özel yapım dört adet 10,000μF filtre kondansatörüyle birleştirilmiştir. Bu kombinasyon, en sert ya da en yumuşak müzik dinamiklerini sadakatle yeniden üretmek için gerekli olan ani enerjiyi sağlarken, herhangi bir yük dalgalanması durumunda kararlı bir voltaj kaynağı sağlamaya devam eder.

Üst düzey modellerimizde olduğu gibi, L-505Z de müzik sinyalindeki değişiklikleri akıcı bir şekilde takip eden, beyaz LED arka aydınlatmalı büyük iğne tipi VU metrelerle donatılmıştır. Sol ve sağ metrelerin arasında, mevcut ses seviyesini dinleme konumunuzdan kontrol etmenizi sağlayan yeni bir 7 segmentli LED seviye göstergesi yer almaktadır. Uzaktan kumanda kullanarak, metre aydınlatmasını ve 7 segmentli LED'i dilediğiniz gibi açıp kapatabilirsiniz.

L-505Z'nin yüksek kaliteli kulaklık çalma işlevleri, en özel dinleme ortamlarını destekler. Standart φ6.3 mm terminaline ek olarak, L-505Z, bağımsız sol ve sağ topraklama bağlantıları ve ayrı dengesiz amplifikatörler ile donatılmış yeni bir φ4.4 mm terminaline sahiptir. Bu tasarım, sol-sağ ayrımını büyük ölçüde iyileştirir. Uyumlu kulaklıklar ve kablolar bağlandığında, dinleyici daha da geliştirilmiş, üç boyutlu ve yüksek kaliteli bir çalma deneyiminin keyfini çıkarabilir.

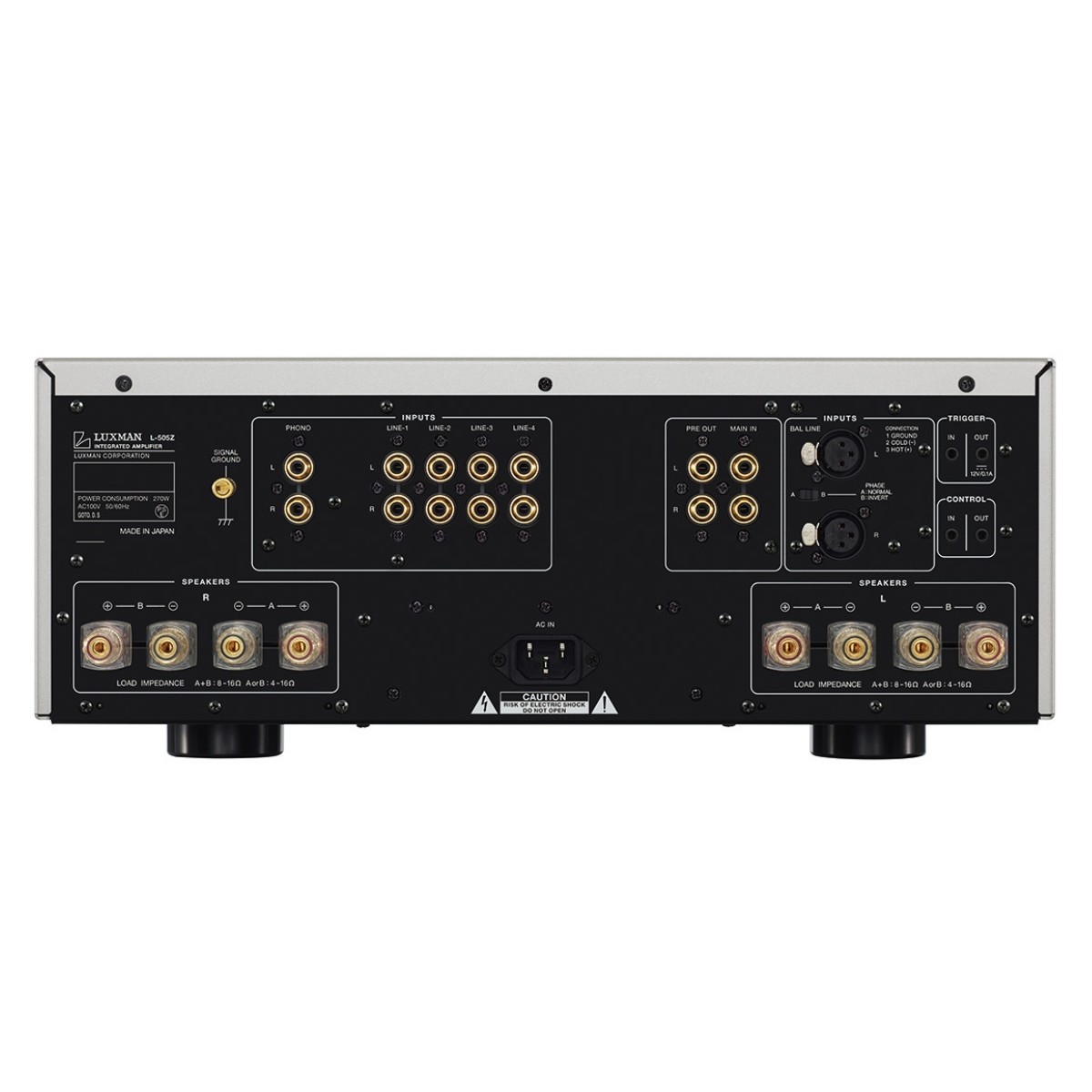

L-505Z, özel ton kontrollerimiz, loudness ayarı, LR denge ayarı ve ayrı bir fonksiyon ile donatılmıştır. Bu özellikler, ek bir güç amplifikatörüyle bi-amp yapılandırmasını veya bir AV amplifikatörü setiyle birlikte çalışmayı tek bir ünitede kolaylaştırır. Arka panelde, 18 mm aralıklı RCA giriş/çıkış terminalleri, büyük fişlere sahip yüksek kaliteli kablolarla uyumluluk sunar. Ayrıca, hat içi düzenlenmiş (aynı LR özelliklerine sahip) sağlam hoparlör terminalleri, Y-lug ve banana fişleri ile uyumludur.

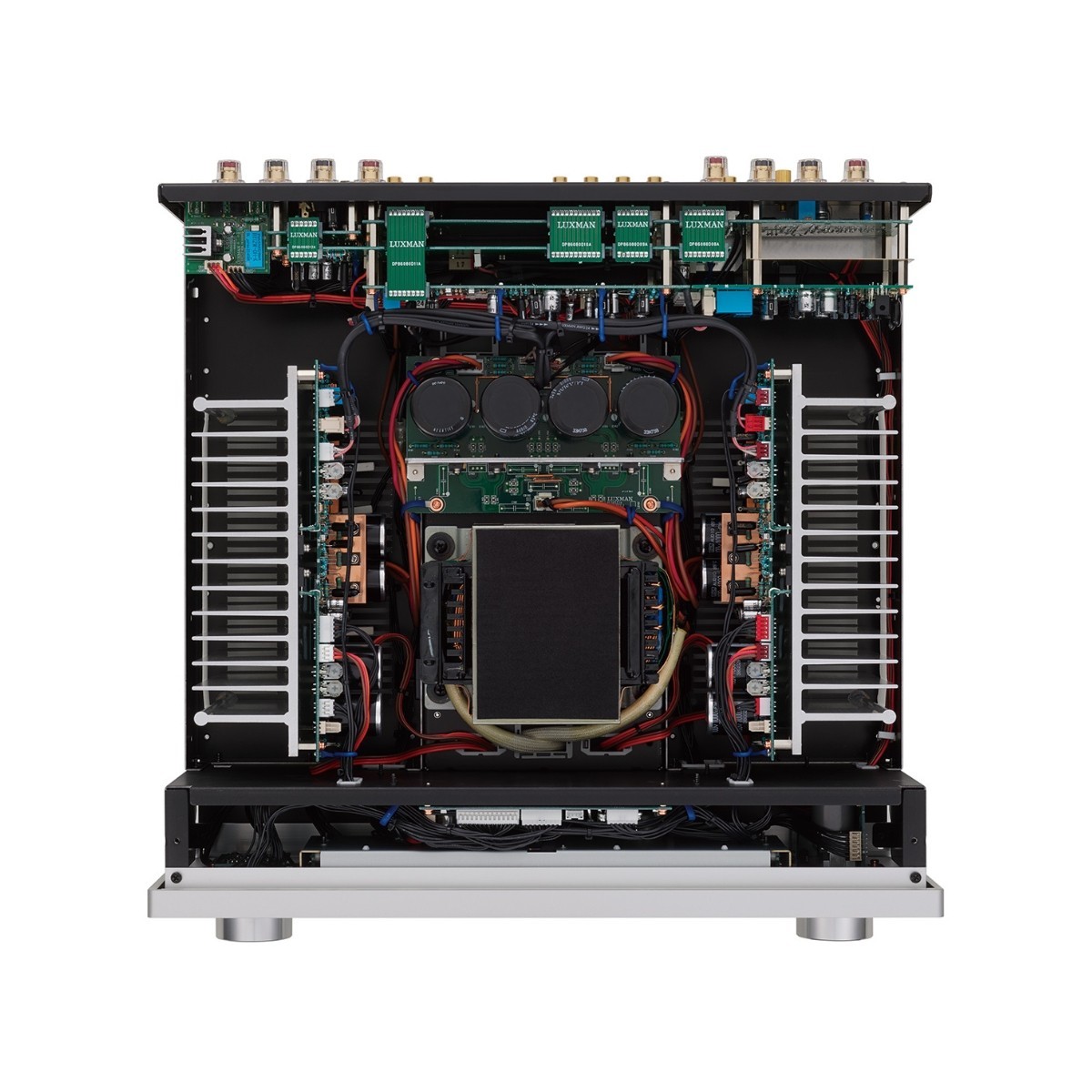

L-505Z, her detayında ses kalitesini en üst düzeye çıkarmak için tasarlanmıştır. Devre kartlarında kullanılan açısız kablolama, akım iletimini sorunsuz hale getirir. "Bee-Line" yapısı, bileşenlerin yerleşimini en mantıklı ve kısa ses sinyali yolu sağlayacak şekilde düzenler. Doğal sinyal iletimi sağlayan OFC (oksijensiz bakır) kabloyla yapılan dahili kablolama, her kaplanmamış çekirdek tel için spiral sarımlı koruma ve topraklama empedansındaki artışları baskılayan bir döngüsüz şasi yapısıyla donatılmıştır.

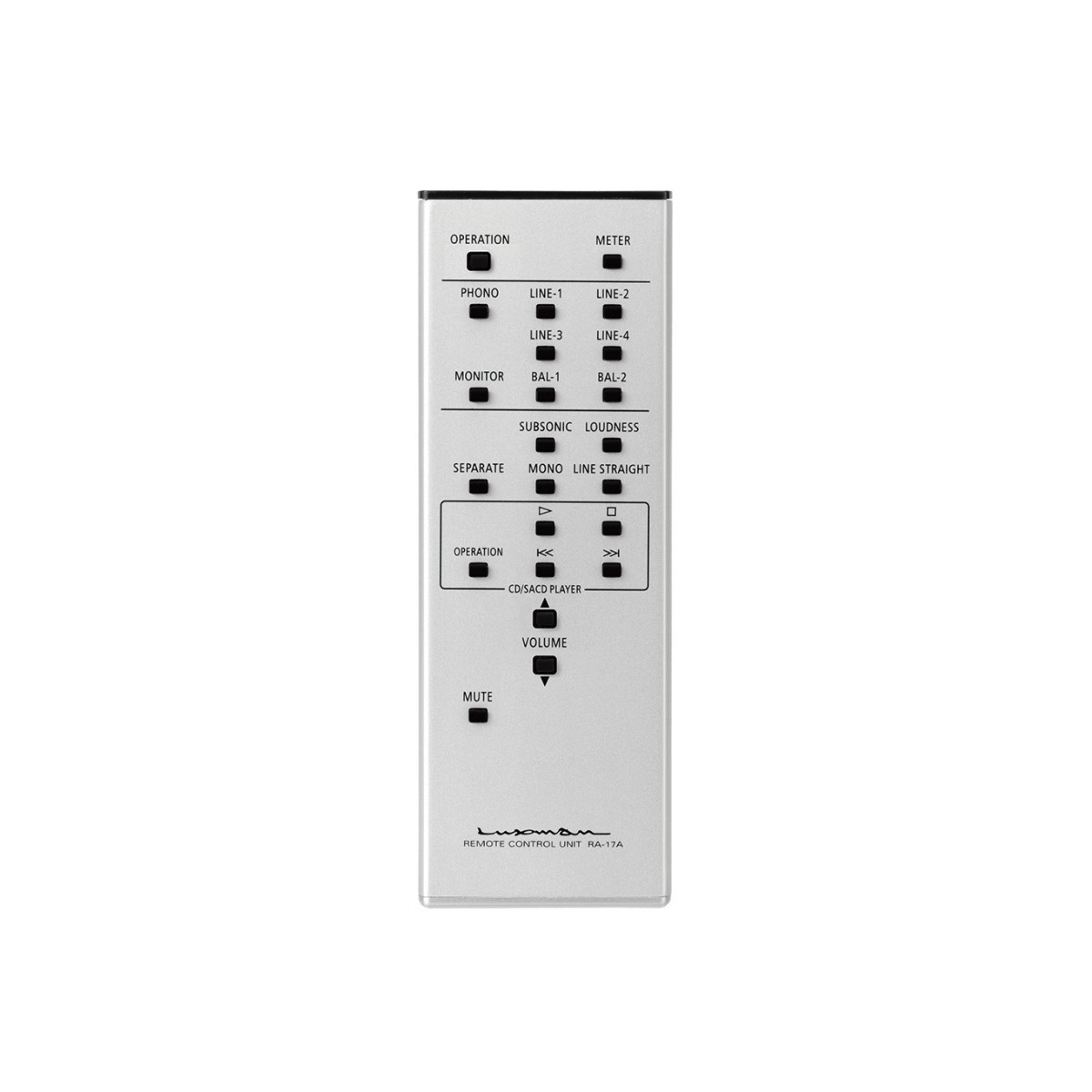

Sağlam ve Ergonomik Alüminyum Uzaktan Kumanda: 1996'dan sonra piyasaya sürülen uyumlu LUXMAN CD çalarları da kontrol edebilir.


Teknik Özellikler

Nominal Çıkış Gücü: 100W + 100W (8Ω), 150W + 150W (4Ω)

Giriş Hassasiyeti/Giriş Empedansı:
- PHONO (MM): 2.5mV/47kΩ
- PHONO (MC): 0.3mV/100Ω
- LINE: 180mV/47kΩ
- BAL.LINE: 180mV/55kΩ
- MAIN IN: 1V/47kΩ

Çıkış Voltajı: PRE OUT: 1V

Frekans Yanıtı:
- PHONO: 20Hz - 20kHz (±0.5dB)
- LINE: 20Hz - 100kHz (within -3dB)

Toplam Harmonik Distorsiyon:
- 0.009% veya daha az (8Ω, 1kHz)
- 0.09% veya daha az (8Ω, 20Hz - 20kHz)

S/N Oranı (IHF-A):
- PHONO (MM): 87dB veya daha fazla
- PHONO (MC): 70dB veya daha fazla
- LINE: 104dB veya daha fazla

Ses Seviyesi Ayarı: LECUA

Amplifikasyon Geri Besleme Devresi: LIFES 1.0

Çıkış Yapılandırması: Bipolar paralel push-pull

Damping Faktörü: 200

Maksimum Ton Kontrol Seviyesi:
- BASS: ±8dB at 100Hz
- TREBLE: ±8dB at 10kHz

Güç Kaynağı:
230V~ (50Hz) / 115V~ (60Hz)

Güç Tüketimi:
- 330W
- 90W (sinyal yokken)
- 0.5W (bekleme modunda)

Dış Boyutlar:
- 440(W) x 178(H) x 454(D) mm
- Ön taraftaki düğme 20mm, arka taraftaki terminal 27mm derinlik dahil

Net Ağırlık:
22.5kg (ana ünite)

Aksesuarlar:
- Uzaktan kumanda (RA-17A)
- Güç kablosu
-Hoparlör terminali

Desteklenen Y-lug Terminal Boyutları:
- Bölüm a genişliği: 15mm veya daha az
- Bölüm b genişliği: 8mm veya daha fazla

* Bağlantı, Y-lug terminalinin şekline bağlı olarak gerçekleştirilemeyebilir.
